【砂石骨料的粒徑等相關(guān)信息介紹】中譽(yù)鼎力破碎機(jī)廠(chǎng)家關(guān)于砂石骨料的粒徑等常見(jiàn)問(wèn)題解答。

砂石骨料是家經(jīng)濟(jì)建設(shè)中的基礎(chǔ)材料，主要用于基礎(chǔ)工程、混凝土、砂漿和相應(yīng)制品，是建筑、公路、鐵路、橋梁、市政工程、水利工程、水電工程、核電站工程、機(jī)場(chǎng)、碼頭等基礎(chǔ)建設(shè)設(shè)施建設(shè)既不可或缺又不可替代的骨料材料。本文羅列了關(guān)于混凝土砂石骨料的粒徑等常見(jiàn)問(wèn)題，希望能給業(yè)內(nèi)同仁在施工中帶來(lái)一些幫助。

1、粗、細(xì)骨料進(jìn)場(chǎng)要注意哪些事項(xiàng)？

粗骨料主要應(yīng)控制其粒徑、級(jí)配、粒形（針片狀）、石粉含量、泥塊含量。每車(chē)進(jìn)行宏觀檢查，不合格不得卸車(chē)。此外，要按規(guī)范要求，按批量檢驗(yàn)各項(xiàng)指標(biāo)。

細(xì)骨料應(yīng)控制細(xì)度模數(shù)、含泥量和泥塊含量。每車(chē)進(jìn)行宏觀檢查，不合格不卸車(chē)。同樣，應(yīng)按規(guī)范要求批量檢驗(yàn)。

2、粗骨料粒徑為什么要控制在5~25mm？

粗骨料粒徑受混凝土泵送管道管徑和泵送高度的制約，一般可泵送的大粒徑隨泵送高度增加而。如，泵送高度＜50m時(shí)，粗骨料大粒徑與輸送管徑比≤1：3。而泵送高度為100m時(shí)，其比便降至1：5，否則易堵管。

3、泵送混凝土為什么控制粗骨料針片狀含量？

當(dāng)針片狀含量高時(shí)，針狀粗骨料抗折強(qiáng)度比較低，且粗骨料間粘結(jié)強(qiáng)度下降，因而致使混凝土強(qiáng)度下降。對(duì)于預(yù)拌混凝土來(lái)說(shuō)，針片狀含量高，會(huì)使粗骨料粒形不好，從而使混凝土流動(dòng)性下降，同時(shí)針片狀骨料很容易在管道處堵塞，造成堵泵，甚至爆管。因此，泵送混凝土要求其針片含量≤10%，高強(qiáng)度混凝土要求則更高。

4、預(yù)拌混凝土需要什么樣的砂子？

預(yù)拌混凝土需用中砂，除對(duì)砂的級(jí)配、含泥量和泥塊含量等按規(guī)范要求外，還要注意通過(guò)0.315mm篩孔的砂不少于15%。這對(duì)混凝土的可泵性影響很大，此值過(guò)低易堵泵，并使混凝土保水性差，易泌水。

5、砂子細(xì)會(huì)帶來(lái)什么影響？

砂子太細(xì)，混凝土需水量上升，而且用細(xì)砂配制的混凝土其可泵性、保塑性均差，混凝土強(qiáng)度會(huì)下降，易開(kāi)裂。

6、只有細(xì)砂怎么辦？

如砂源有問(wèn)題，可用細(xì)砂加部分機(jī)制砂配制泵送混凝土。如，可用細(xì)度模數(shù)小于2.0的細(xì)砂摻細(xì)度模數(shù)3.0~3.2的機(jī)制砂，以6：4左右的比例，觀察其流動(dòng)性、可泵性，具體可通過(guò)試驗(yàn)配比。

7、砂含泥量大會(huì)帶來(lái)什么后果？

砂含泥量大，混凝土需水量大，保塑性差，收縮加大，混凝土強(qiáng)度下降，結(jié)構(gòu)易開(kāi)裂。因此，要控制砂含泥量≤3%（C30~C50），高強(qiáng)混凝土含泥量要求更高。

8、泵送混凝土為什么控制粗骨料針片狀含量？

當(dāng)針片狀含量高時(shí)，針狀粗骨料抗折強(qiáng)度比較低，且粗骨料間粘結(jié)強(qiáng)度下降，因而致使混凝土強(qiáng)度下降。對(duì)于預(yù)拌混凝土來(lái)說(shuō)，針片狀含量高，會(huì)使粗骨料粒形不好，從而使混凝土流動(dòng)性下降，同時(shí)針片狀骨料很容易在管道處堵塞，造成堵泵，甚至爆管。因此，泵送混凝土要求其針片含量≤10%，高強(qiáng)度混凝土要求則更高。

9、砂石中有泥塊會(huì)對(duì)混凝土有何影響？

砂石中泥塊除與含泥帶來(lái)同樣的影響外，還會(huì)嚴(yán)重影響混凝土強(qiáng)度。比如，泥塊會(huì)削弱混凝土斷面，澆筑地面時(shí)泥塊上浮，干縮后會(huì)在表面形成凹坑等缺陷。

10、為什么配制高強(qiáng)度混凝土?xí)r應(yīng)采用粒徑小一些的石子？

 隨著粗骨料粒徑加大，其與水泥漿體的粘結(jié)削弱，增加了混凝土材料內(nèi)部結(jié)構(gòu)的不連續(xù)性，導(dǎo)致混凝土強(qiáng)度。

 粗骨料在混凝土中對(duì)水泥收縮起著約束作用。由于粗骨料與水泥漿體的彈性模量不同，因而在混凝土內(nèi)部產(chǎn)生拉應(yīng)力。此拉應(yīng)力隨粗骨料粒徑的增大而增大，并會(huì)導(dǎo)致混凝土強(qiáng)度。

 隨著粗骨料粒徑的增大，在粗骨料界面過(guò)渡區(qū)的Ca(OH)2晶體的定向排列程度增大，使界面結(jié)構(gòu)削弱，從而了混凝土強(qiáng)度。

試驗(yàn)表明：混凝土中粒徑15~25mm粗骨料周?chē)�界面裂紋寬度為0.1mm左右，裂縫長(zhǎng)度為粒徑周長(zhǎng)的2/3，界面裂紋與周?chē)�水泥漿中的裂紋連通的較多。而5~10mm粒徑粗骨料混凝土中，界面裂紋寬度較均勻，僅為0.03mm，裂紋長(zhǎng)度僅為粒徑周長(zhǎng)的1/6。

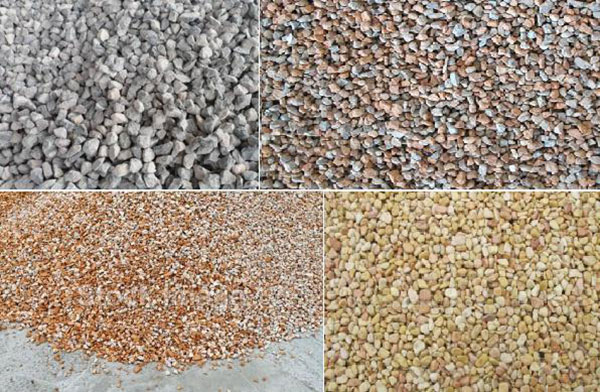

11、為什么同樣配比混凝土，卵石混凝土比碎石混凝土強(qiáng)度低3~4MPa？

粗骨料的表面粗糙，有利于水泥漿與骨料的界面強(qiáng)度。根據(jù)多年試驗(yàn)，卵石配制的混凝土一方面由于其含風(fēng)化石較多，本身壓碎指標(biāo)低于碎石，而且表面光滑，界面強(qiáng)度低，因此由其配制的混凝土強(qiáng)度會(huì)比同配比碎石混凝土低3~4MPa。

12、為什么每班都要測(cè)定砂石含水率？

砂石在預(yù)拌混凝土中各有800~1100kg/m3用量，其每1%的含水量就會(huì)帶來(lái)混凝土中用水量8~11kg的影響。是砂子，通常從河中采集，含水率變化較大，如不經(jīng)常檢測(cè)含水率，及時(shí)調(diào)整攪拌用水量，會(huì)造成各盤(pán)混凝土坍落度、可泵性、強(qiáng)度的很大波動(dòng)。

13、什么是堿骨料反應(yīng)？

混凝土中的堿與化學(xué)成分為活性二氧化硅的骨料發(fā)生化學(xué)反應(yīng)，生成堿-硅酸凝膠后吸水膨脹，膨脹應(yīng)力使混凝土開(kāi)裂，這個(gè)過(guò)程稱(chēng)為堿骨料反應(yīng)。

14、怎樣防止堿骨料反應(yīng)？

如當(dāng)?shù)卮止橇现泻�有活性二氧化硅，則要嚴(yán)格限制混凝土外加劑堿含量，如《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》（GB50010）規(guī)定，當(dāng)使用堿活性骨料時(shí)，混凝土中各類(lèi)材料總堿量≦混凝土質(zhì)量的3%。

15、水泥入場(chǎng)應(yīng)檢驗(yàn)什么項(xiàng)目？

水泥每500t應(yīng)隨機(jī)抽樣，做抗壓、抗折（3d、28d）稠度水量、初終凝時(shí)間、安定性等檢驗(yàn)。
