生產能力：20-600t/h
進料粒度：≤180mm
| 型號 | 生產能力(t/h) | 進料尺寸 | 轉速 (kw) | 雙電機功率 (kw) | 外形尺寸長寬高 (mm) | ||
|---|---|---|---|---|---|---|---|
| 制砂通過量 | 整形通過量 | 制砂 | 整形 | ||||
| VSI7611 | 60-90 | 120-180 | ＜30 | ＜35 | 1700-1890 | 4P 110 | 3700×2150×2100 |
| VSI8158 | 100-130 | 200-260 | ＜35 | ＜40 | 1520-1690 | 4P 180 | 4140×2280×2425 |
| VSI9526 | 150-190 | 300-380 | ＜40 | ＜45 | 1360-1510 | 4P 264 | 4560×2447×2778 |
| DLVSI1140 | 250-280 | 300-340 | ＜40 | ＜50 | 1100-1400 | 200x2 | 5600x2990x4190 |
| DLVSI1145 | 280-350 | 350-400 | ＜45 | ＜55 | 1000-1300 | 220x2 | 5600x2990x4190 |
| DLVSI1150 | 300-380 | 380-440 | ＜45 | ＜55 | 1000-1300 | 250x2 | 5600x2990x4190 |
| DLVSI1263 | 400-480 | 500-580 | ＜50 | ＜60 | 900-1300 | 315x2 | 5600x2990x4190 |
| 潤滑液壓站 | 流量(L/min) | 8(mm) | |||||
| 雙油泵電機功率 | 2x0.37 | ||||||
| 安保護 | 雙油泵互補供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 | ||||||
| 外形尺寸長寬高 | 820x520x1270 | ||||||
| 郵箱加熱器功率 | 2 | ||||||
*打砂設備在不斷更新，參數變更恕不另行通知。
1、起吊總成：用于檢修葉輪，檢修傳動軸；
2、反擊腔：破碎物料；
3、減震彈簧：減輕設備震動；
4、主機支架：支撐固定主機；
5、上蓋總成：調整進料方式，“ 進料”和“瀑落進料”；
6、葉輪總成：對原料進行加速，使原料甩到破碎腔，將其破碎；
7、反擊架：使破碎腔產生料襯；
8、調整絲杠：調節皮帶松緊；
9、傳動電機：提供動力；
10、潤滑油排氣口：使?jié)櫥突亓黜槙常?/p>
11、傳動軸總成：為葉輪提供動力。

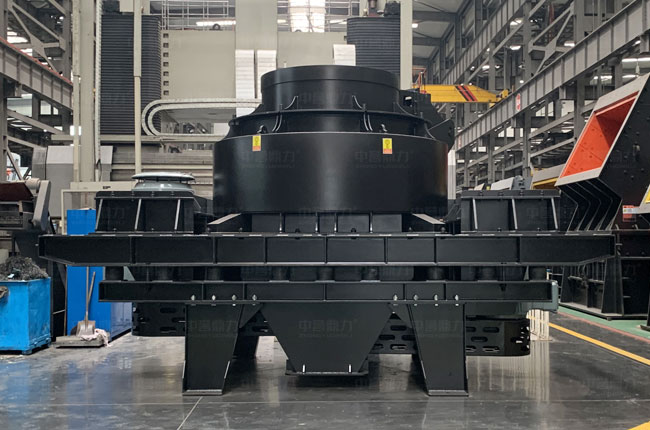

VSI系列制砂機又叫立軸沖擊式破碎機，是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎，不僅能夠碎石，還可以對石子進行整形。
根據物料的抗壓強度、磨蝕性，立軸沖擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。
“石打石”適用于中硬以上磨蝕性大的物料破碎，如玄武巖等。破碎過程中從甩輪射出的物料與物料襯層發生沖擊，而不與設備金屬元件直接接觸，減少鐵耗，從而減少維護保養時間。‘石打石” 工作情況下成品粒形好，含粉量稍多。
“石打鐵”適用于中硬以下磨蝕性小的物料破碎，如石灰石等�！笔蜩F" 工作情況下破碎效率較高，對反擊塊有的磨損。
| 型號 | 進料口尺寸 (mm) | 電機功率 (kw-4級) | 進料粒度 (mm) | 處理能力 (t/h) | 外形尺寸長*寬*高 (mm) |
| DLZSJ0808 | 754*218 | 2*(55-75) | <30 | 20-50 | 5500*1843*1600 |
| DLZSJ1213 | 1290*240 | 2*160 | <30 | 80-120 | 3400*2587*2050 |
| DLZSJ1238 | 1810*290 | 4*132 | <30 | 180-250 | 3600*3312*1900 |
| DLZSJ1416 | 1630*260 | 4*160 | <30 | 210-280 | 4712*3170*2300 |
*參數變更恕不另行通知。
1、進料口：雙進料口設計，給料均勻；
2、錘頭：采用高格合金材料，更加耐磨可靠；
3、破碎腔：破碎腔內物料被兩個轉子相互沿切線方向拋出，形成多次循環反擊破碎；
4、端部檢修觀測門：人工觀測門方便觀測設備內部工作部件的使用情況，及時進行維護保養；
5、下部出料口：成品砂自出料口排出，經輸送帶送至相應料倉；
6、分料裝置：經過分料裝置后，原料通過雙進料口分布在轉子錘頭正前方；
7、轉子：設備在運行過程中，兩個轉子相對運轉；
ZSJ雙轉子制砂機采用錘頭打擊、破碎腔反擊等作用制砂，又稱錘式制砂機，改變了單轉子制砂機設備動能消耗大、產品形狀差的弊端。
ZSJ雙轉子制砂機工作過程中兩個轉子相對運轉，進入破碎腔的巖石物料由一個轉子上的錘頭進行打擊破碎，并獲得動能后高速撞向另一個轉子進行再次破碎。同時高速運動的物料相互之間也會產生碰撞，經如此多次循環的打擊破碎后，通過篦板縫隙排出機外。
| 型號 | 轉子直徑*長度 （mm） | 進料粒度 （mm） | 功率 （kw） | 產能 （t/h） | 出料間隙 （mm） |
| DLKZS1314 | 1340x1430 | ＜180 | 200x2 | 100~200 | 15~50(可定制) |
| DLKZS1616 | 1600x1630 | ＜180 | 250x2 | 150~250 |
*參數變更恕不另行通知。
1、上觀察門：用于觀察設備內錘頭、護邊、襯板等磨損情況；
2、上機殼：內部安裝加厚襯板，堅固；
3、轉子組合：轉子可正反轉，大護邊，錘軸透擋板+擋軸板結構，運行穩定，；
4、下機殼：兩個側門+兩個端門，檢修維護方便；
5、進料口：不同型號進料口尺寸有所區別，進料粒度＜180mm；
6、錘軸孔蓋：
7、液壓開啟組合：可通過液壓缸將端蓋開啟。
KZS可逆錘式制砂機可用于破碎硬質巖石，是一種轉子可以正反轉的單轉子錘式破碎機械，既可以用來制砂生產骨料，又可用于破碎花崗巖、鵝卵石等硬巖物料。
KZS可逆錘式制砂機采用大轉子、小錘頭、低轉速。電動機通過皮帶傳動帶動轉子旋轉，轉子旋轉帶動轉子上的錘頭高速旋轉。轉子兩側增設凹凸不平的調節反擊板，打擊力度大、效率高，使物料在高速螺旋回轉錘頭的打擊和反擊的共同作用下瞬間粉碎，粉碎細度高。物料經過多次沖擊形成了粒度小于蓖板蓖縫間隙的顆粒而排出。
| 型號 | 通過量 （t/h） | 大進料粒度 （mm） | 電機功率 | ||
|---|---|---|---|---|---|
| 制砂 | 整形 | 硬料 | 軟料 | ||
| HVI0815 | 50-140 | 90-230 | <30 | <35 | 2×75 |
| HVI0818 | 60-190 | 110-283 | <30 | <35 | 2×90 |
| HVI0922 | 70-210 | 150-330 | <35 | <40 | 2×110 |
| HVI0926 | 85-240 | 170-380 | <35 | <40 | 2×132 |
| HVI1032 | 130-278 | 180-356 | <40 | <45 | 2×160 |
| HVI1040 | 180-284 | 250-440 | <40 | <45 | 2×200 |
| HVI1263 | 320-498 | 370-585 | <50 | <55 | 2×315 |
*打砂設備在不斷更新，參數變更恕不另行通知。
1、起吊總成：用于檢修葉輪，檢修傳動軸；
2、反擊腔：破碎物料；
3、減震彈簧：減輕設備震動；
4、主機支架：支撐固定主機；
5、上蓋總成：調整進料方式，“ 進料”和“瀑落進料”；
6、葉輪總成：對原料進行加速，使原料甩到破碎腔，將其破碎；
7、反擊架：使破碎腔產生料襯；
8、調整絲杠：調節皮帶松緊；
9、傳動電機：提供動力；
10、潤滑油排氣口：使?jié)櫥突亓黜槙常?/p>
11、傳動軸總成：為葉輪提供動力。
HVI系列制砂機又叫立軸沖擊式破碎機，是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎，不僅能夠碎石，還可以對石子進行整形。
根據物料的抗壓強度、磨蝕性，立軸沖擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。
“石打石”適用于中硬以上磨蝕性大的物料破碎，如玄武巖等。破碎過程中從甩輪射出的物料與物料襯層發生沖擊，而不與設備金屬元件直接接觸，減少鐵耗，從而減少維護保養時間�！蚴� 工作情況下成品粒形好，含粉量稍多。
“石打鐵”適用于中硬以下磨蝕性小的物料破碎，如石灰石等。”石打鐵" 工作情況下破碎效率較高，對反擊塊有的磨損。
