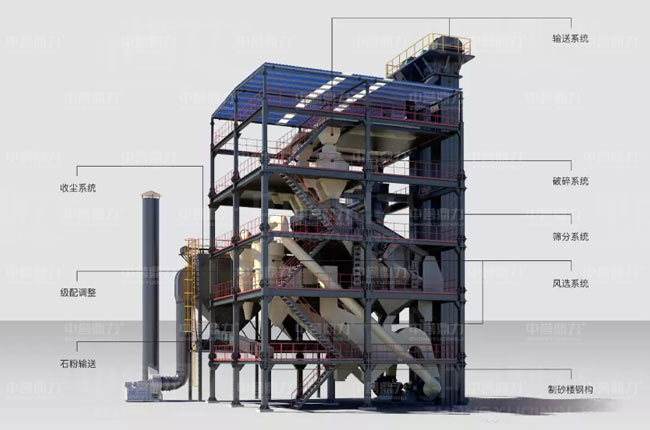

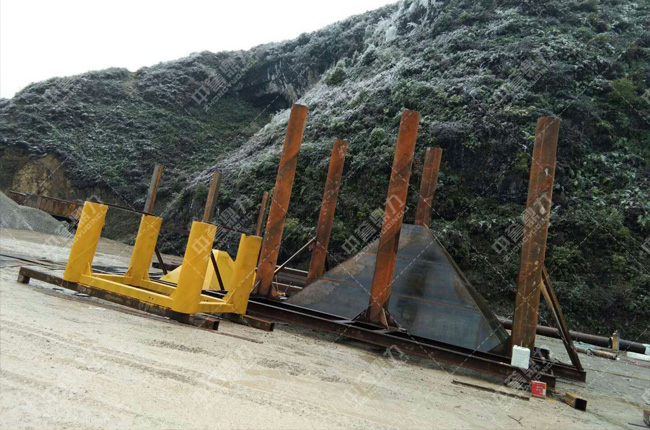

鋼結構塔樓設計

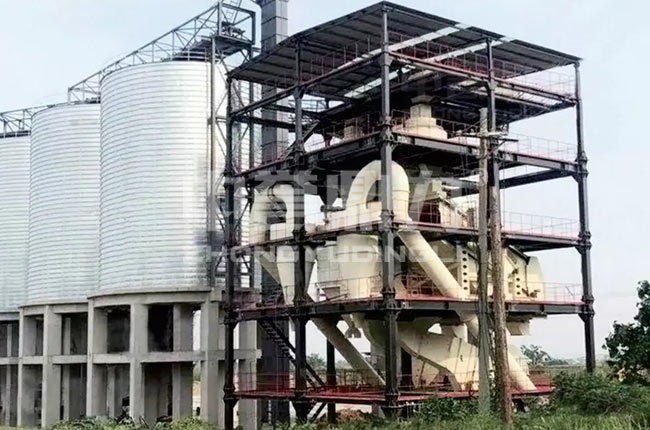

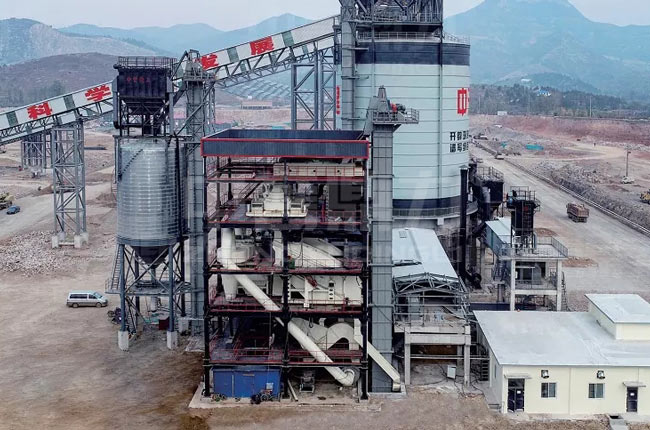

干式制砂樓采用模塊化的工藝設計，利用立體空間，穩定性高，占地面積小，工廠機械化加工，提高安裝精度，現場組裝更方便快捷。環保型制砂整形系統更加人性化的設計，設備檢修更加方便。
服務熱線：400-700-2111
干式制砂整形系統就是制砂樓，集多項優勢于一體的機制砂制造設備，不僅可以提高制砂效率，而且還能實現機制砂顆粒、級配、含粉量等指標的提升。
75-220t/h
處理能力＜32mm
進料粒度主要用來實現機制砂粒形、級配、含粉量和空隙率等指標的提升。
干式制砂樓采用模塊化的工藝設計，利用立體空間，穩定性高，占地面積小，工廠機械化加工，提高安裝精度，現場組裝更方便快捷。環保型制砂整形系統更加人性化的設計，設備檢修更加方便。
干式制砂樓和制砂生產線有著相近的配置，采用沖擊破，高效的四口深腔葉輪，結合”石打石“技術，針片狀物料，尖銳棱角，高產量粒型好，細砂產量大大提高。優化易損件，讓使用成本變低，橡膠隔震，減少對鋼架沖擊的影響。
物料分散技術讓機制砂和石料完美的分離，物料更加干燥、潔凈，此外機制砂細度調節方便，可以通過調整設備的參數來改變機制砂的粗細程度，分級更精確，同時混合機通過加水可以生產出來和濕式砂一樣的產品。
環保型制砂整形系統是采用的封閉結構，粉塵不外溢，密閉式輸送，負壓除塵設計，干法制砂和風選工藝，不需要水洗，零污水、零淤泥排放，沒有揚塵問題。
配備有加濕攪拌，成品砂含水率合格，不易離析、揚塵。
基礎設施建設規模越來越大，制砂生產線和環保型制砂整形系統逐漸增多，推動了機制砂代替河沙是然的，生產出來產量和質量都是高品質的機制砂來代替河沙，對綠色可持續發展具有重要意義。另外生產原料價格低廉，干式制砂樓在同等性能指標下可以降低成本。

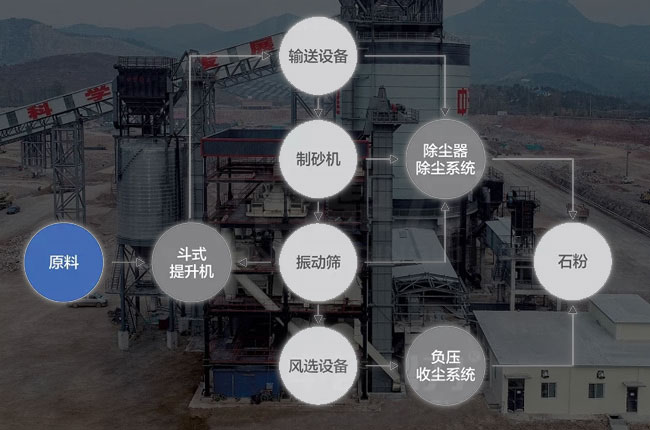

破碎后的混合物料先篩分，篩分后的機制砂進行風選，含粉量可控。
風選系統負荷小，風機配置小，篩分系統負荷大，對物料含水率、含泥量要求較高。

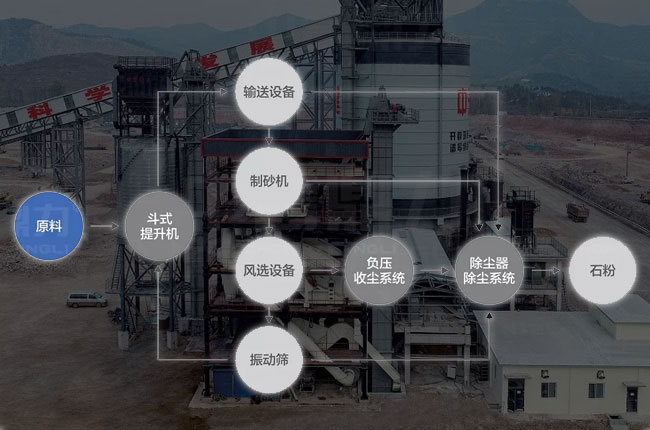

破碎后的混合物料先風選，風選后的混料進行篩分，機制砂級配調整方便，含粉量可控。
風選系統負荷大，風機功率配置大，篩分系統負荷小，對物料含水率、含泥量要求相對較低。

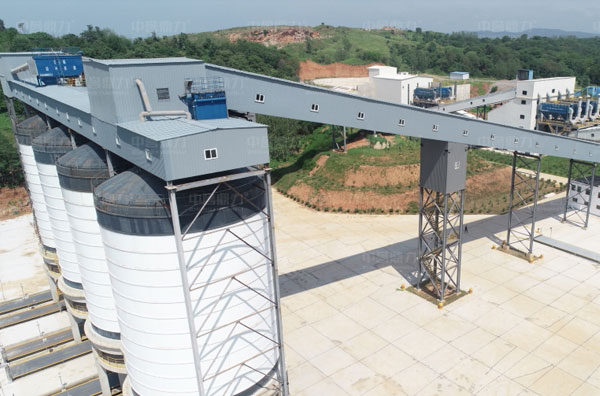

封閉皮帶機有輔助翻蓋功能，密封嚴實，不污染空氣。
底部有自動清灰裝置，可節省人工成本。
結構簡單，成本低，能耗低，運行穩定。

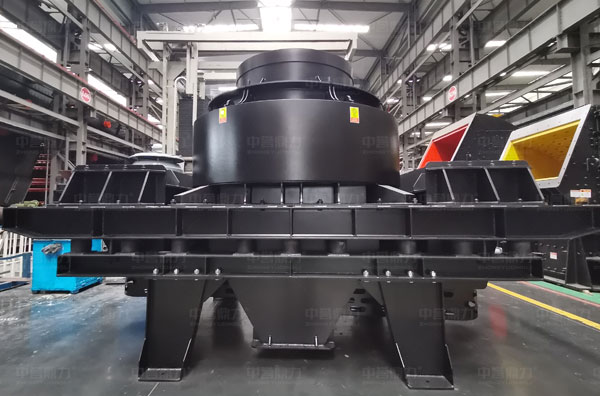

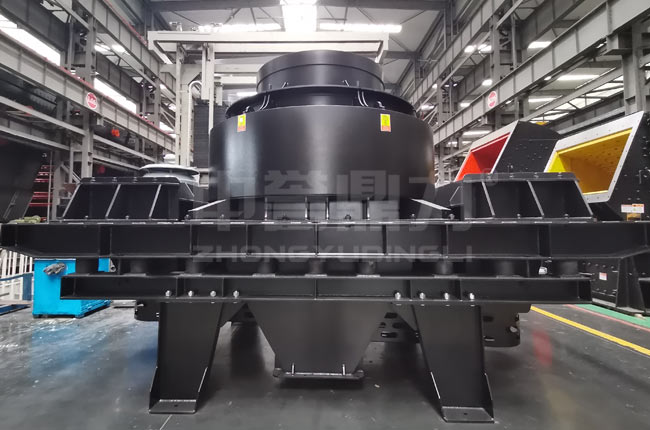

破碎效率高，具備細碎、粗磨功能。
易磨損部件采用硬質材料，體積小、重量輕、易維護。

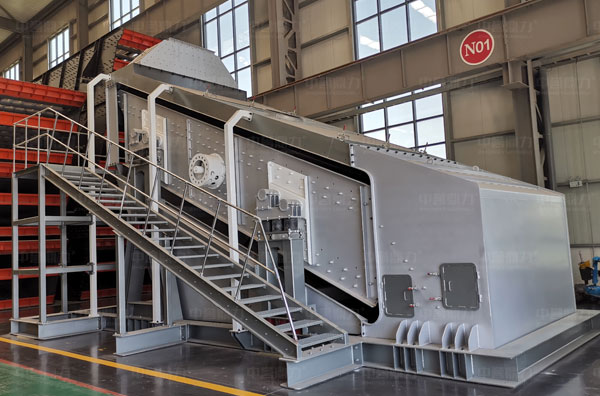

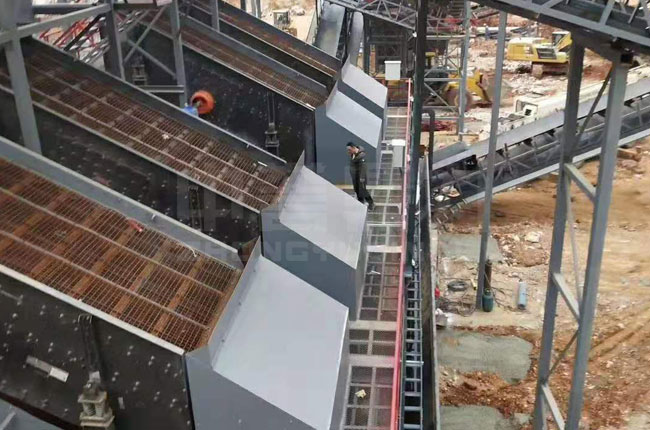

篩箱振動強烈，減少物料堵塞等孔現象，篩分處理能力高。
構造筒單，拆換篩面方便。
振動器采用油脂潤滑，可整體拆裝，增短檢修周期。
篩機側板采用整板冷作，橫梁與制板間聯接采用抗扭剪高強螺栓聯接，無焊撞。
電機與激振器連接采用撓性連接器，具有使用壽命長、對電機沖擊小等優點。

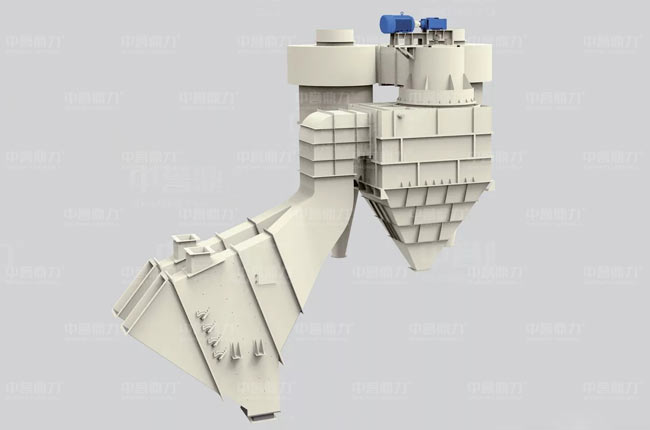

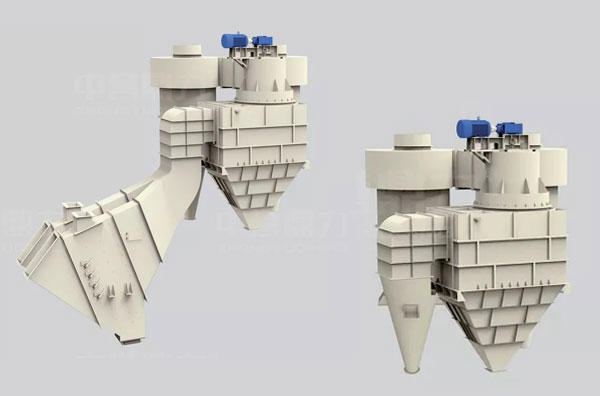

風選FX200，時產量200噸左右。

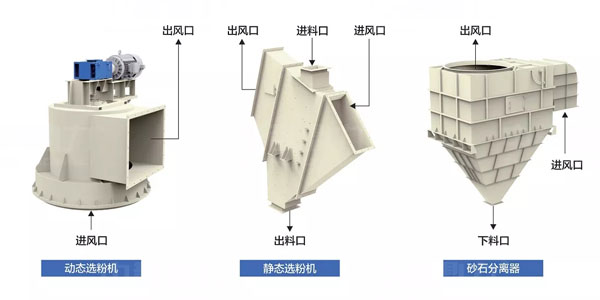

風選FX:200=FL1800動態選粉機+SF1500砂石分離器+V700靜態選粉機
風選FX300，時產量300噸左右。
風選FX300=FL 1800動態選粉機+5F2000砂石分離器+V900靜態選粉機

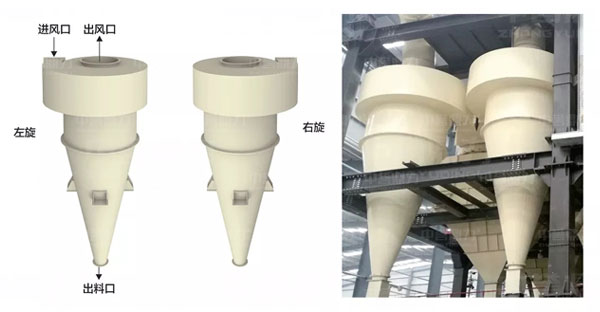

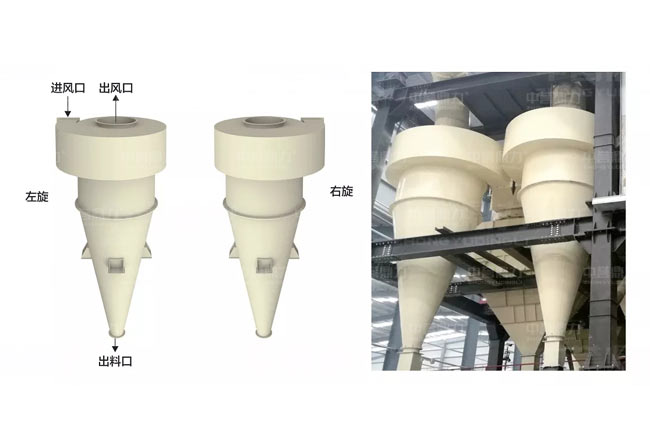

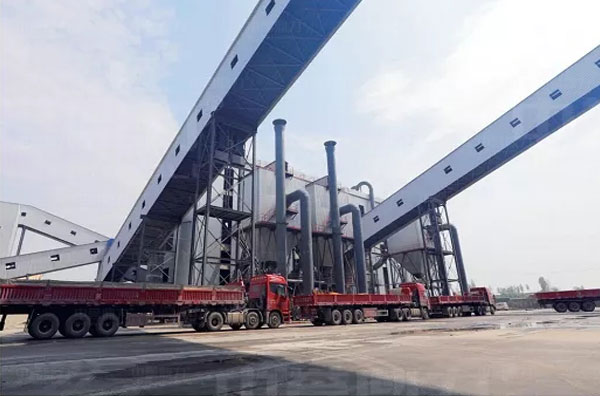

主要用于高濃度粉塵的預除塵和物料分離、回收，可捕集粒徑為5μm以上的粉塵，阻力損失588- 1960Pa,除塵效率70%-90%。
具有結構簡單、制造安裝容易、維護管理方便、造價和運行費用低等特點。
收集的細砂可以回收，調節機制砂的級配。

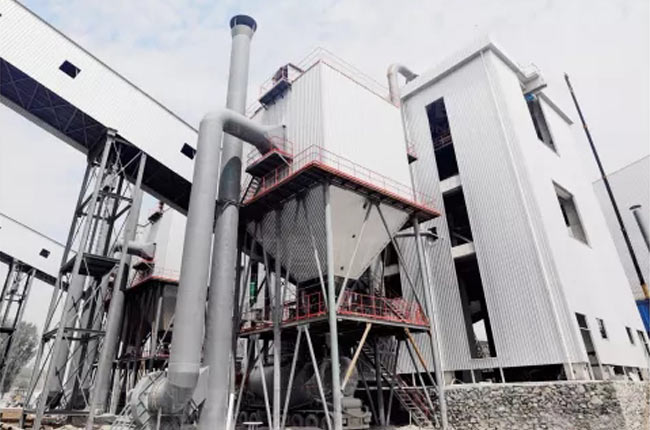

采用直角式脈沖閥單排噴吹清灰，清灰能力強。
漲圈式濾袋口設計，密封效果好，裝拆方便。
濾袋框架強度、剛度高，無焊接毛刺，減輕濾袋機械磨損，延長使用壽命。
上揭蓋安裝檢修方式，濾袋更換快捷方便。
采用PLC或程序控制儀控制脈沖清灰，運行，自動化程度高。

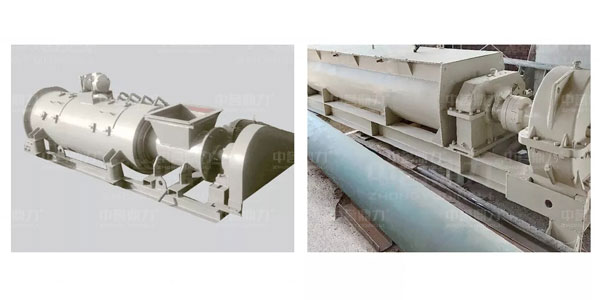

采用密封式結構，進料、出料無揚塵，符合環保要求。
進水系統設置有調節閥門，可根據物料含水率要求方便調節給水量。
物料在重力、摩擦力及離心力作用下在筒體內翻滾，水與物料混合均勻。
采用變頻控制，能合理調整設備轉速，在滿足拌濕效果的同時實現節能。
此系統采用閉路負壓循環結構配置方式，風道管路比較多，有含塵氣體系統內循環，通過旋風簡收集大顆粒粉塵。
除塵器配置小，投資少，適合大產量制砂樓。
此系統風選配置形式為負壓吸送結構，外部自然風被吸入除塵器，過濾后排出，工藝簡單。
除塵器配置較大，增大設備投資，適合小產量制砂樓。
| 型號 | 入料粒徑 (mm) | 原料投入量 (t/h) | 石粉含量 (可調) | 原料含水率 (%) | 裝機功率 (kw) | 機制砂產量 (t/h) |
|---|---|---|---|---|---|---|
| DLSM120 | 5-32 | 100-120 | 3%-15% | ＜1.5 | ≈834 | 90-110 |
| DLSM150 | 5-32 | 130-150 | 3%-15% | ＜1.5 | ≈972 | 110-135 |
| DLSM250 | 5-32 | 220-250 | 3%-15% | ＜1.5 | ≈1655 | 200-225 |
| DLSM300 | 5-32 | 270-300 | 3%-15% | ＜1.5 | ≈1900 | 250-270 |
| 主要設備 | 斗式提升機、封閉皮帶機、立軸式?jīng)_擊破、振動篩、風選系統、除塵器、 | |||||
| 輔助設備 | 鋼架、設備連接件、拌濕機、皮帶機、FU拉鏈機 | |||||
*由于技術不斷改進，如有變動恕不通知；詳細規格參數請向中譽鼎力索要。
河南中譽鼎力專注礦山機械生產30余年，匠心打造每一款砂石加工設備，生產干式制砂整形系統質量高、性能優，在礦山機械域享有的聲譽，并且設備自產自銷，用戶能以較低的價格拿到高質量的設備！
干式制砂整形系統采用不易磨損鋼材，結合成熟的工藝，加上制造上層層把關，并積汲取售后團隊及用戶的反饋，研發團隊屢次設計、驗證，科學合理的劃分出多種型號，盡可能地滿足不同用戶的生產需求。
