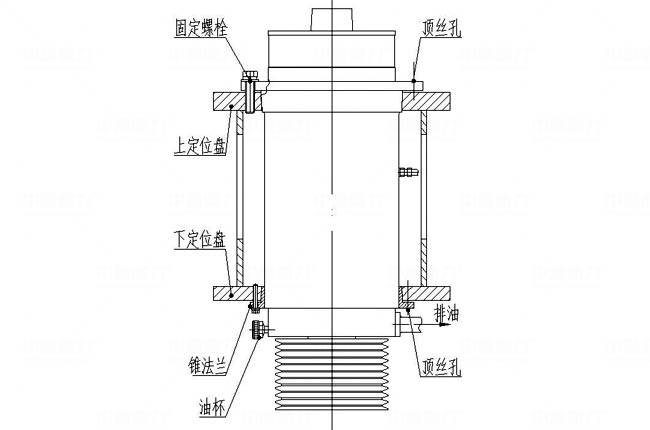

  沖擊破軸承筒的拆卸結構圖

  ①立軸沖擊式破碎機軸承更換應先拆卸掉分料盤、甩輪，軸承筒上和定位盤上的灰塵。

  ②松開電機座固定螺栓，拆去傳動帶。

  ③將軸承室中潤滑油排出干凈，拆掉進出油管及旋蓋式油杯，將軸承筒上進油口密封，防止灰塵及雜物進入。

  ④卸掉下部錐法蘭螺栓及軸承筒固定在上定位盤的螺栓，將下部錐法蘭利用法蘭上的頂絲孔向下頂出并卸下，然后用軸承筒上法蘭的頂絲孔將軸承筒從上定位盤中向上頂出。

  ⑤用起吊裝置向上慢慢吊出軸承筒部件。

  ⑥將軸承筒上的灰塵清理干凈，以免進入軸承筒。

  ⑦軸承筒內部的結構及拆卸可參見軸承筒內部結構。拆卸時從皮帶輪一側將主軸拉出。注意拆卸時不要損傷主軸。

  ⑧新軸承安裝前要清洗，用干凈的不起毛的布擦凈軸承內徑。

  ⑨安裝軸承時，先將軸承放入礦物質油中，加熱到100℃后立即組裝。

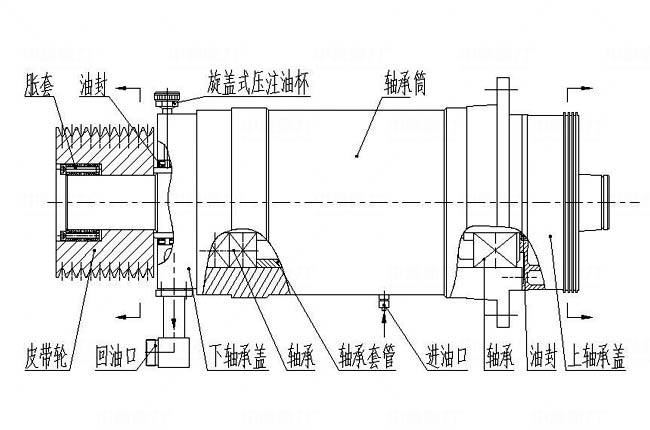

  沖擊破軸承筒內部結構圖
