在石料生產線中，需要用到的設備主要有振動給料機、破碎機、制砂機、振動篩、皮帶輸送機、洗砂機、除塵器等，其中破碎機重要，其中錘式破碎機是 常用的破碎設備之一，適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。很多用戶不了解錘式破碎機結構原理，大家如果熟悉錘式破碎機結構原理對生產中設備的操作運行是重要的。

錘式破碎機的主要工作部件為帶有錘頭的轉子，轉子由主軸、圓盤、銷軸和錘頭組成，還有機殼、襯板等配件，下面，中譽鼎力小編就來為大家介紹下錘式破碎機結構原理！

錘式破碎機工作原理

錘式破碎機的主要工作部件為帶有錘頭的轉子。工作過程中電動機帶動轉子在破碎腔內高速旋轉。物料自上部進料口進入機內,受高速運動的錘頭的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒物料阻留在篩板上繼續受到錘子的打擊和剪切，經過破碎后的物料如果尺寸規格符合要求，成品料會通過篩板排出機外。

錘式破碎機結構介紹

1、破碎機機殼

錘式破碎機的機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。下機體采用碳素結構鋼板焊接而成，為了兩側安放軸承支持轉子，特采用高錳鋼焊接了軸承支座。機殼的下部可以直接用地腳螺栓在混凝土上固定，機殼的后上蓋、左側壁和右側壁也部采用碳素結構鋼板焊接而成。機殼和軸之間沒有防護措施漏灰現象嚴重，為了防止漏灰，機殼的任一部位與軸接觸的地方部設有軸封。為了方便檢修、調整更換篦條和錘頭，下機體、兩側壁都開有檢修孔。

中譽鼎力廠家生產的錘式破碎機機殼采用了蝸牛殼設計，外觀設計，背部通筋，內外部承受沖擊力強，機殼機襯板內固定外拉緊，永不松動。流線型設計，機殼完適配轉子運動軌跡，配合可調節活動襯板，解決了傳統錘式破碎機易堵料的問題。

2、內部轉子部件

轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的距上。下面介紹下錘式破碎機轉子的幾個主要部件：

（1）主軸：主軸是錘式破碎機支撐轉子的 為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，主軸的材質采用合金鋼，通過聲波探傷來加工進行調質處理。

（2）錘盤：破碎機錘盤是用來懸掛錘頭的，在錘式破碎機的運轉中，錘盤不可避免的要受到礦石的沖擊和磨擦，所以錘盤要要求其具有的性，錘盤及錘孔采用高猛鋼滲碳熱處理來提高了其性。

（3）錘頭：錘頭是錘式破碎機 為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，錘頭采用多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍。

3、襯板和打擊板

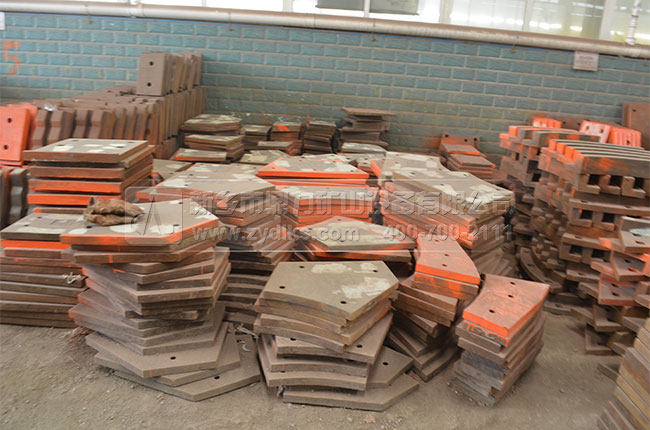

襯板：襯板一般是用的都是厚度較厚的高強度的鋼材做成的，它的作用主要是為了對錘式破碎機中高速運動的物料進行緩沖，減小物料對破碎機外殼的沖擊力，使破碎機設備能夠更加的，使用壽命更長。

打擊板：打擊板采用高猛鋼鑄造淬火經過強化處理，了襯板和打擊板優越的性和耐沖擊性。

4、破碎機出料口

中譽鼎力廠家生產的錘式破碎機出料口結構、合理，采用可調整節反擊襯板的方式出料，避免了因?yàn)槲锪喜灰?guī)則反復擊打，產粉量大的問題，在使用過程中一個人一把扳手即可調整出料粒度，免去了更新篦條的繁瑣，而且出料粒型更。

通過以上錘式破碎機結構原理的介紹，相信大家對錘破機設備更加了解了，這樣大家在選購錘式破碎機設備時就會更有信心選擇到好的設備。河南中譽鼎力是破碎機的大型生產廠家，我公司生產研發的錘式破碎機結構原理，而且目前行業單機產量達到大，耗能 低，我們的錘破機的臺時產量可達3000噸，一次破碎成型，減少了不要的多級破碎過程，省時省力節能。
