制砂機，顧名思義就是能制造砂的機器，常用于中硬度物料的破碎、整形，是根據現代制砂要求而研發的一種機械。該設備是行業外建筑、礦山、冶金行業以及高速公路、鐵路、橋梁、水電、及機制砂行業的設備。

制砂機的構造

制砂機由進料斗、分料器、渦流破碎腔、葉輪、主軸總成、底座、傳動裝置及電機等七部分組成，通過改變電機安裝架，可以方便地安裝四級或六級多個功率（75、110、132、160、）范圍的電機。很好地滿足了客戶安裝容量和產量的不同要求。

進料斗
進料斗是由一個倒立的菱臺體構成，由于經常性的工作，所以也是需要設置相應的環，這也是加工原料進入到制砂設備的經之路。

分料器
分料器安裝在渦動破碎腔的上部,分料器的作用就是將給料斗的來料進行分流,使一部分物料經由入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率，由于不同的質量和體積而進行相應的運作，這也是選料和保障制砂質量的重要步驟。

渦流破碎腔
渦流破碎腔為上、下兩段圓柱形筒體組成的環形空間，工作狀態下葉輪在渦流腔內高速旋轉，渦流腔內能駐留物料以便形成物料襯層，由由物料襯層將破碎層作用與破碎腔壁隔開，使破碎作用僅限于物料之間，起到自襯作用，物料沖擊到物料襯層進行強烈的自粉碎，在此進程中，制砂機可以達到制砂處理的效果。

葉輪
葉輪結構由材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是制砂機的關鍵元件。

主軸總成
主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

底座
渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

傳動裝置
它在制砂設備中屬于流水線性的工作方式，所以可以在進行相關工作處理的過程中，通過單電機或者雙電機進行皮帶傳動的操作。在不產生附加力矩的同時，要保障傳送帶的受力平衡，這樣才能夠達到的運作效果。如果沒有傳送帶的工作，那么相關的基本操作也會產生一系列的問題，這也是制砂機設備需要值得我們大家所共同關注的事宜。

電機

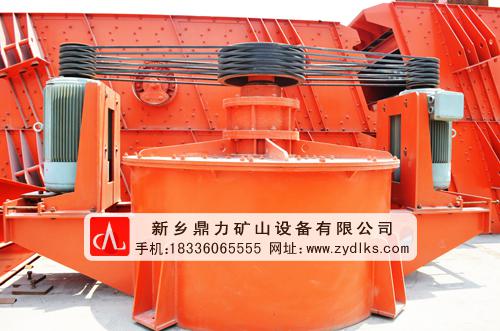

制砂機兩端對稱布置安裝的兩臺法蘭式立裝電動機，由多槽皮帶輪傳動共同驅動高速旋轉的轉子，將石料從拋料口切線方向拋出打擊砧環，石料自身實現破碎。
