1、機制砂和特細(xì)砂

機制砂顆粒由于具有棱角和表面較粗糙，因而拌制的混凝土和易性較差，可引起混凝土的較大泌水，但機制砂中通常含有石粉可以部分混凝土的工作性能、力學(xué)性能和耐久性能。但石粉含量過的值時，混凝土的粘聚性增強，導(dǎo)致新拌混凝土的坍落度減小，工作性不好，所以應(yīng)該對石粉含量進(jìn)行要的限制。

在相同的水膠比條件下，隨著機制砂的亞甲藍(lán)MB值的增大，混凝土坍落度和擴展度下降。對硬化混凝土的抗折強度與7d抗壓強度有作用，增加了混凝土各齡期收縮值，輕微了混凝土的抗氯離子滲透性，顯著加快了混凝土的凍融破壞，不利于混凝土的高性能化。

有地區(qū)及周邊缺少中粗砂，單純使用特細(xì)砂配制，混凝土容易分層，施工部位出現(xiàn)厚厚的浮漿層，使硬化后的混凝土的微觀結(jié)構(gòu)不均勻。是厚大體積混凝土和豎向混凝土的施工，其浮砂厚度為200—500mm。不僅混凝土強度低，而且會導(dǎo)致混凝土出現(xiàn)嚴(yán)重的分層和裂縫，這無疑會嚴(yán)重影響混凝土結(jié)構(gòu)強度和混凝土質(zhì)量。因此，使用顆粒較粗的機制砂和特細(xì)砂混合、合理搭配，用于混凝土配制，具有強的現(xiàn)實意義。

2、細(xì)度模數(shù)的影響

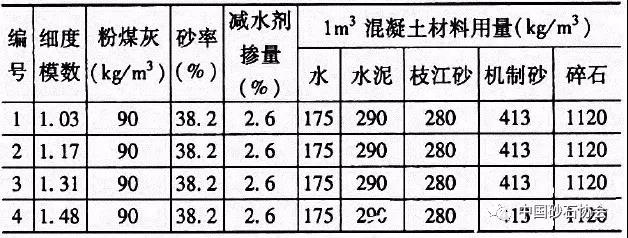

選用的機制砂的細(xì)度模數(shù)為2.78，枝江砂選用了細(xì)度模數(shù)分別為1.03、1.17、1.31、1.48的四種。

隨著試驗用枝江砂的細(xì)度模數(shù)的增大，混凝土拌合物的初始坍落度也隨之增加。對于細(xì)骨料，砂的細(xì)度模數(shù)愈小，顆粒愈細(xì)，在相同用量下總表面積大，用以包裹其表面并填充砂子空隙的水泥漿需要量也愈多，單位用水量與水泥用量就愈大。

①在養(yǎng)護(hù)齡期相同的條件下，隨著枝江砂細(xì)度模數(shù)的增大，混凝土的抗壓強度也逐漸增加；②隨著養(yǎng)護(hù)齡期增加，摻有不同細(xì)度模數(shù)的枝江砂的混凝土抗壓強度逐漸增加。

由以上試驗結(jié)果可以看出，砂的細(xì)度模數(shù)對所配制的混凝土性能影響較大。所以控制混凝土用砂的細(xì)度模數(shù)是設(shè)計配合比和施工現(xiàn)場混凝土工程質(zhì)量的一個的途徑。

3、相對含量對混凝土性能的影響

選用的機制砂、枝江砂的細(xì)度模數(shù)分別為2.78、1.10。

試驗采用C30等級的配合比，水泥用量為290kg/m3，細(xì)骨料為693kg/m3，碎石為1120kg/m3，粉煤灰摻量90kg/m3，水的為175kg/m3，外加劑的摻量為2.69％。

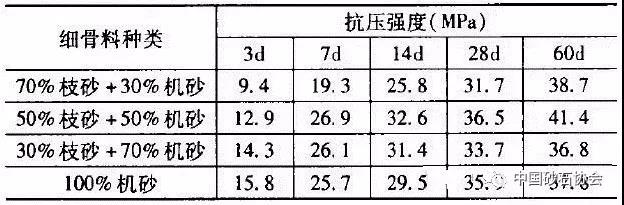

由表2可知，隨著替代率的增大，機制砂混凝土的抗壓強度呈現(xiàn)增大的趨勢，但是7d的齡期以后替代率為50％的機制砂混凝土的抗壓強度均大于其他替代率的混凝土的強度。這說明：機制砂與砂的比例存在著一個佳摻量，在這個佳摻量范圍內(nèi)，混凝土的拌合物不但具有良好的施工和易性，而且硬化后的混凝土具有較高的強度。

4、機制砂中石粉含量的影響

4—6％石粉含量可增加混凝土坍落度。在膠凝材料用量相同的條件下，不含石粉的機制砂和含有4％的石粉的機制砂配制C30混凝土進(jìn)行對比試驗。可以看出，砂中含有少量石粉，混凝土各齡期的抗壓強度有所提高，抗拉強度、抗折強度等性能亦均略有提高，然而石粉含量過比例，混凝土各齡期抗壓強度則均略有。

5、砂率的影響

試驗所使用的砂為混合砂，即枝江砂和機制砂以固定比例混合使用。

礦粉為S95級磨細(xì)礦渣粉，比表面積4530cm2/g，摻量為膠凝材的2.0％。細(xì)骨料為枝江砂與機制砂的混合料，粗骨料為5—20mm連續(xù)級配的碎石。

混凝土的坍落度隨砂率變化的趨勢是先隨砂率的增大而逐漸增加，而后又，表明混凝土坍落度與砂率并不是一個簡單的線性關(guān)系，是存在一個佳值。

分析抗壓強度試驗結(jié)果可知，砂率對混凝土抗壓強度的影響存在同樣的變化趨勢，在本實驗條件下，佳砂率值為35%左右。

從試驗發(fā)現(xiàn)，砂率對混凝土的工作性、抗壓強度均有不同程度的影響。其中混凝土的工作性受砂率的影響尤為顯著，且存在佳砂率值。五組試驗均是使用相同水泥用量，在水泥漿含量不變的情況下，砂率過大會造成集料總表面積及隙率的增大，水泥漿將相對減少，造成混凝土拌合物的粘聚性增大流動度，如果砂率過小，在粗集料之間不能有的水泥砂漿也會混凝土拌合物的流動性，還易造成離析、流漿等現(xiàn)象。

總結(jié)

枝江砂的細(xì)度模數(shù)增大，在相同用水量和水泥用量的前提下，混凝土的初始坍落度會增大，硬化后的抗壓強度也相應(yīng)提高。用機制砂和枝江砂混合砂配制混凝土?xí)r，在本實驗條件下，機制砂的摻量為50％時，混凝土的工作性和力學(xué)性能可以達(dá)到一個佳狀態(tài)�；炷�土的抗壓強度和初始坍落度隨著砂率的增大先呈增大趨勢，后又逐漸減小，因此在配制混凝土?xí)r存在一個佳砂率，在本實驗條件下，佳砂率值為35％左右。
