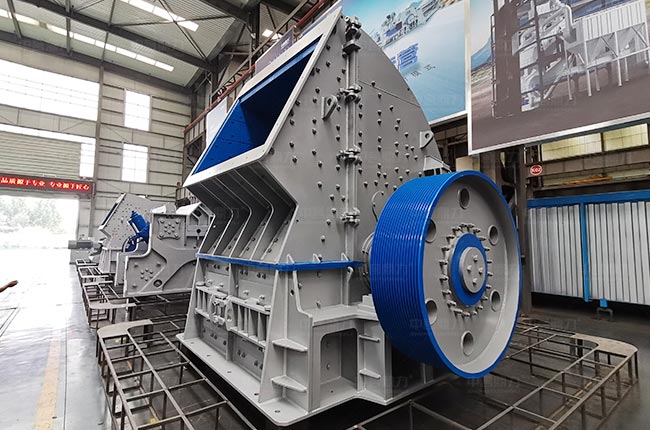

1512重錘破作為重錘式破碎機的一個型號,其構造部分包括機架、轉子、錘頭、反擊襯板、篩板等組成,具有破碎比大,破碎效率高、一次破碎成型等性能優勢,適合破碎石灰石等硬度不高的物料。
1512重錘破碎機外形長3220mm,寬2520mm,高2800mm;轉子的直徑為1500mm,長1160mm;進料口大小為1200×900mm,能破碎≤600mm的大塊物料。
規格型號 | PCZ1215 |
轉子直徑*長度 | 1500*1160 |
進料口尺寸 | 1200*900 |
進料粒度 | ≤600 |
生產能力(t/h) | 250-400 |
功率 | 160kw*2 |
外形尺寸長*寬*高 | 3220*2520*2800 |

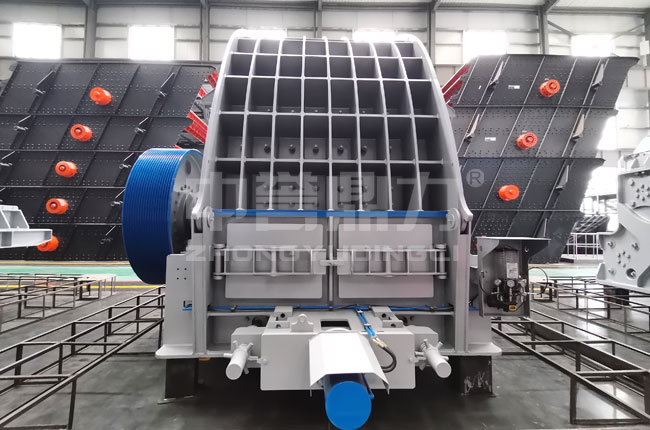

重錘式破碎機整體結構不是很復雜,組成部分包括機體、襯板、出料口、錘盤、錘軸、錘頭、轉子、皮帶輪、活動襯板、觀察門等。
重型錘式破碎機結構圖
1、機殼:機殼部分包括上機體、下機座,上機體開有進料口,可液壓開蓋便于維護或更換錘頭襯板,下機座開設有觀察檢修門,可直觀了解錘頭磨損情況及出料情況。
2、轉子:轉子是一個組件,包括主軸、錘盤、銷軸、錘頭等,主軸是支承轉子的主要零件,錘頭通過銷軸安裝在錘頭上。
3、主軸:根據型號的不同錘破主軸一端或兩端會有皮帶輪,通過電動驅動旋轉。
4、錘頭、襯板:錘頭和襯板是重型錘式破碎機易磨損件,一般大概需要三個月更換一次,錘頭或襯板磨損情況受材質影響,如強度高的熱復合雙金屬高鉻合金錘頭使用周期就相對較長。

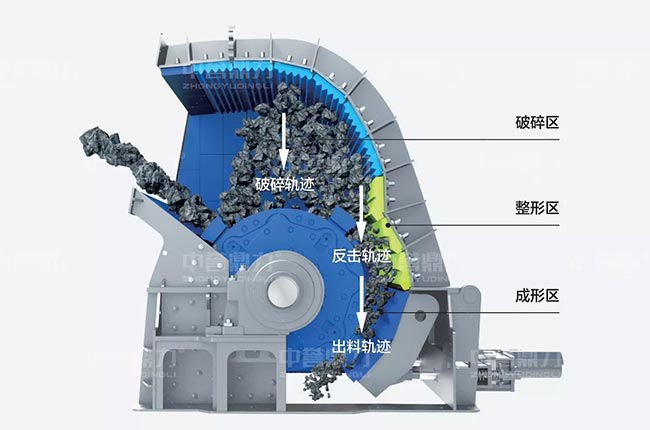

重錘破碎機工作原理圖
1512重錘式破碎機工作時,轉子在破碎腔內高度旋轉,帶動錘頭沖擊進入機腔的物料至破碎區的波紋襯板上,然后會在整形區二次整形破碎,出料區控制出料粒度大小。
