【玄武巖碎石生產線設計方案介紹】玄武巖是一款常見的石料，雙金諸多用戶的石料都是玄武巖，這類石料的石料廠破碎生產線途徑怎么樣布置，本文依據玄武巖的物理力學性質及用途，結合當下內外品種多粉碎機械的亮點以及應用方面，論證并布置了成套以SJ液壓圓錐石頭破碎機為主的玄武巖碎石生產線，投入運轉獲取了的成效。

一、玄武巖的物理力學性質及用途

玄武巖為基性巖的一款，為致密狀隱晶構造，510:含量為45一52%;比重為2.8-3.ogle立方;彈性模量達8一12xl少M(fèi)Pa;泊松比為0.1刃，3;5抗壓受力性能為150一300Mpa;抗拉受力性能為100一300Mp;a抗剪受力性能為20一26M尸a，從以上玄武巖的物理力學性質能夠看出，玄武巖不僅質地堅硬，并且抗磨抗壓防滑性能，性能高于GB汀14685一93《建筑用卵石、碎石》家要求，性能完完成《高等級公路瀝青商砼試驗規范》所需求的骨料性能，用玄武巖生產的碎石是高速公路、高速鐵路及高標號商砼的骨料，當下被廣泛地使用于高速公路路面防滑層瀝青商砼中。

二、玄武巖碎石生產線設計方案

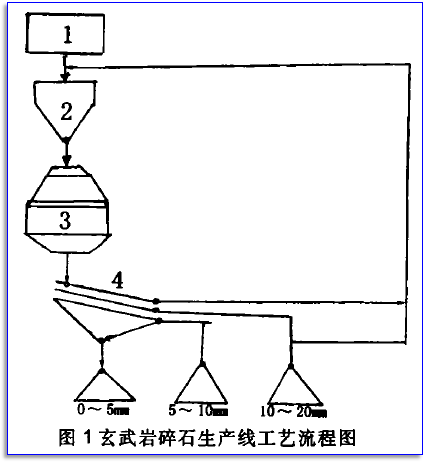

玄武巖碎石生產線的技術規程，依據市場所形地貌以及生產技術而定，如圖1。

依據規范要求對碎石參數、形狀的要求以及玄武巖的物理力學性質，整條生產線的機械是整型破碎機械，它著產品的質量以及處理量，所以整型破碎機械的挑選是整條生產線的步以及所在，其余機械的挑選要與其配套而定。

（一）整型破碎機械型號選擇

依據玄武巖的物理力學性質以及品種多石頭破碎機性能來看，能夠更地粉碎玄武巖的機型有顎破機、圓錐石頭破碎機、重錘破、旋回式石頭破碎機。

從規范以及要求對碎石參數、形狀的要求來看，能夠達到要求的機型有圓錐石頭破碎機、重錘破，但是因?yàn)橹劐N破處理量較小，磨損大、電耗高，所以一般只用在小產量礦渣廠，所以，用液壓式圓錐石頭破碎機做為整條生產線的整型破碎機械是對比的，依據當前市場發展前途，我們挑選了一小時生產60一100t的SJ系列液壓圓錐石頭破碎機做為生產線的整型破碎機械。

（二）一次破碎機械及喂料篩選分級機械的型號選擇

依據SJ系列液壓石頭破碎機的性能，可推知與之配套的次破碎機的性能:即粉碎出口參數大無法大于250px，形狀不限，處理量不低于12叫h，依據這一性能要求以及前文的石頭破碎機性能及使用環境的石料開采參數，挑選PE600x900顎破機，此時依據各級粉碎的能力，按產品要求挑選與之配套ED200x300Ⅲ型篩分機以及800x12500、500X10000輸送系統3套500X1000移動式輸送系統3套。

（三）石料采石設備的搭配

依據粉碎機械的吞吐能力，挑選1臺02100潛孔鉆及與之配套的12立方空風機1臺，做為尤為重要采石設備，不僅如此又選用德DARDA公司生產的液壓式石頭破裂機及與之配套的手風鉆，用在大片石的解小，以適于次破碎機的吞吐以及裝運簡便，此時裝備了比較多裝運機械ZL50C裝載機以及EQ8090自卸車。

（四）電力機械

依據機械總?cè)莘e，配備了S7-315巧變壓器一臺及比較多的配電機械成套，以滿足整個廠區電力需求。

這套以SJ系列液壓圓錐石頭破碎機的玄武巖碎石生產線，生產一年來，運轉靠譜、產質量量穩定，產品有0一5毫米石粉、5一10毫米整型破碎石、10一20毫米二破石，與相鄰石料廠以二級顎破機為主生產線對比，有顯著的優勢：因?yàn)镾J系列液壓圓錐石頭破碎機的構造性能、處理量高、電耗低、磨損件少，所以消耗大大，SJ系列液壓圓錐石頭破碎機能快捷準確自動地調節卸料口，所以生產的碎石質量好，4SJ系列液壓圓錐石頭破碎機構造緊湊、自重少、占據空間小，所以安裝簡便使用面積小。
