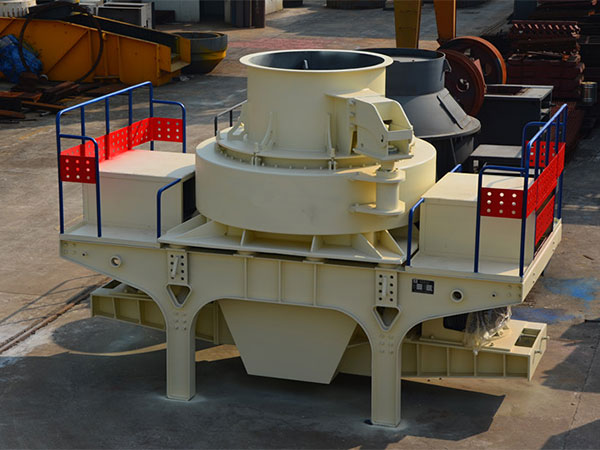

【沖擊破結構組成解析】沖擊破是一種重型機械，它是由給料斗、分料器、渦動機腔、葉輪體、主軸總成、底座、驅動系統及電機等七部分組合的，大家對沖擊破結構組成了解多少呢？接下來讓我們一起去扒一扒它的內部結構組合吧！

沖擊破結構組成解析

1、給料斗：

給料斗的結構為一倒立的棱臺體（或圓筒體），入料口設置環，從送料機械的來料經送料斗進入碎石機，

2、分料器：

分料器安裝在渦動機腔的頂部,分料器的影響就是將從送料斗來料進行分流,使一部分石頭經由入料管直接進入葉輪被漸漸加速到提高速度拋射出去，使另一部分石頭從入料管的外側，旁路進入渦動機腔內葉輪的外側，被從葉輪拋射出來的高速度石頭沖擊破碎，不添加功率消耗，添加產能，提高破碎效能，

3、渦動機腔：

渦動機腔的結構形狀為上、下兩段圓柱體組合的環形空間，葉輪在渦動機腔內高速操作，渦動機腔內也能駐留石頭，形成石頭襯層，石頭的破碎過程出而今渦動機腔內，由石頭襯層將破碎影響渦動機腔壁隔開，使破碎影響僅限于石頭之間，起到自襯的影響，觀察孔是觀察葉輪流道發射口處塊的磨損狀況及渦動機腔頂部襯板的磨損狀況，碎石機工作時須將觀察孔密封關嚴，分料器不變在渦動機腔的頂部圓柱段，葉輪高速操作出現氣流，在渦動機腔內通過分料器、葉輪形成內部自循環系統，

4、葉輪：

葉輪結構由材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速操作，葉輪是hx立軸沖擊碎石機的元件，石頭由葉輪頂部分料器的入料管進入葉輪的，由葉輪的布料錐體將石頭均勻的分布到葉輪的各個發射流道，在發射流道出口安裝有材料制成的塊，可以改換，葉輪將石頭加速到60-75m/s速度拋射出去

5、底座：

渦動機腔、主軸總成、電機、驅動系統均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的，用在安裝主軸總成，兩側形成排料通道，雙電機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上，

6、驅動系統：

使用單電機或雙電機驅動的皮帶驅動機構(75kw以上,為雙電機驅動),雙電機驅動兩臺電機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力均衡,不出現附加力矩，

7、支架：

憑借碎石機工作場所不同--室外生產操作或室內操作，可以思考配合支架或不配合支架，

8、潤滑系統：

使用車用光滑油特級集中潤滑，潤滑部位為主軸總成頂部軸承和底部軸承兩處，為使注油方便，用油管引到機器外側，

了解到了這么多的沖擊破結構組成，大家在選擇的時候記得要用上哦，在選擇沖擊破時，不僅僅是要看它的外觀新奇，更多的是內部結構的性能，希望這些可以對大家有很大的幫助，假如還存在一部分關于沖擊破的問題，那就快快來聯系我們吧。
